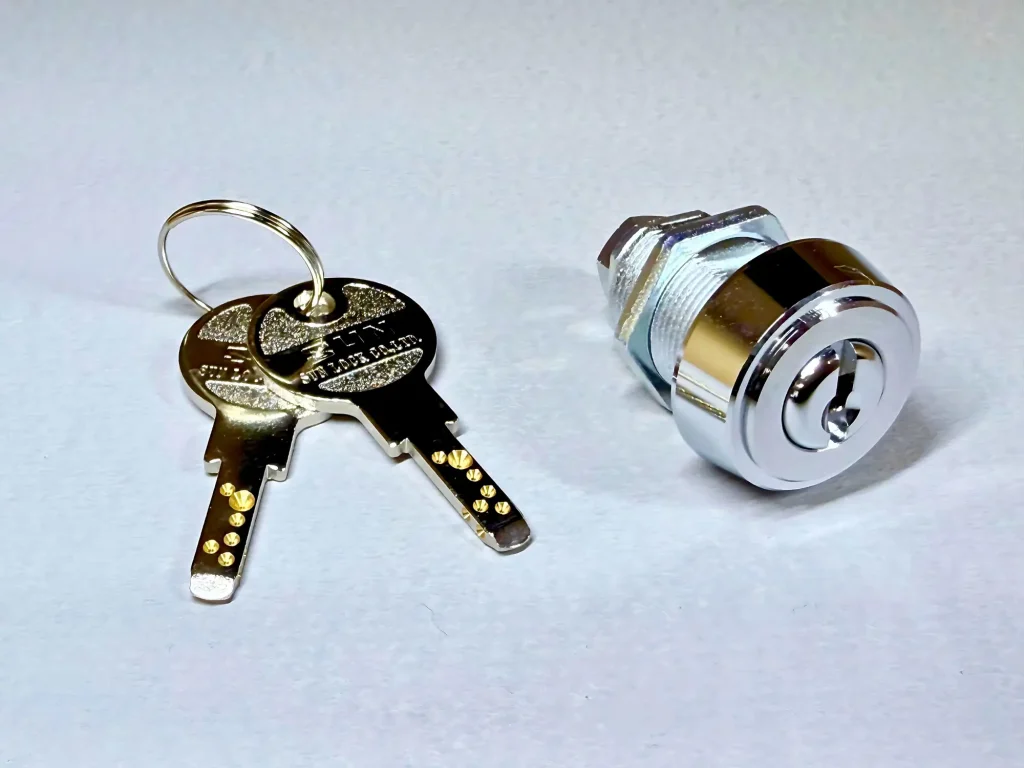

3N-1 3N脱着錠
用途
両替機、ゲーム機等のコイン使用の装置に最適です。
特長

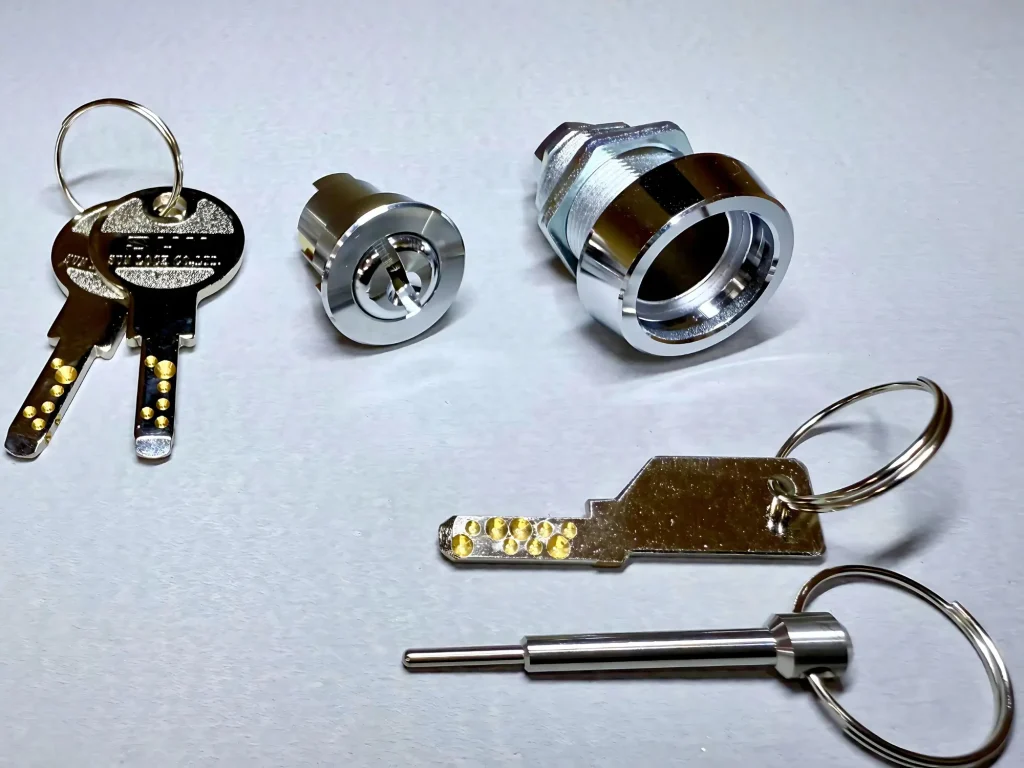

新たなシリンダー本体とキーに脱着キーとピンにより簡単に、且つ寸時に交換できます。

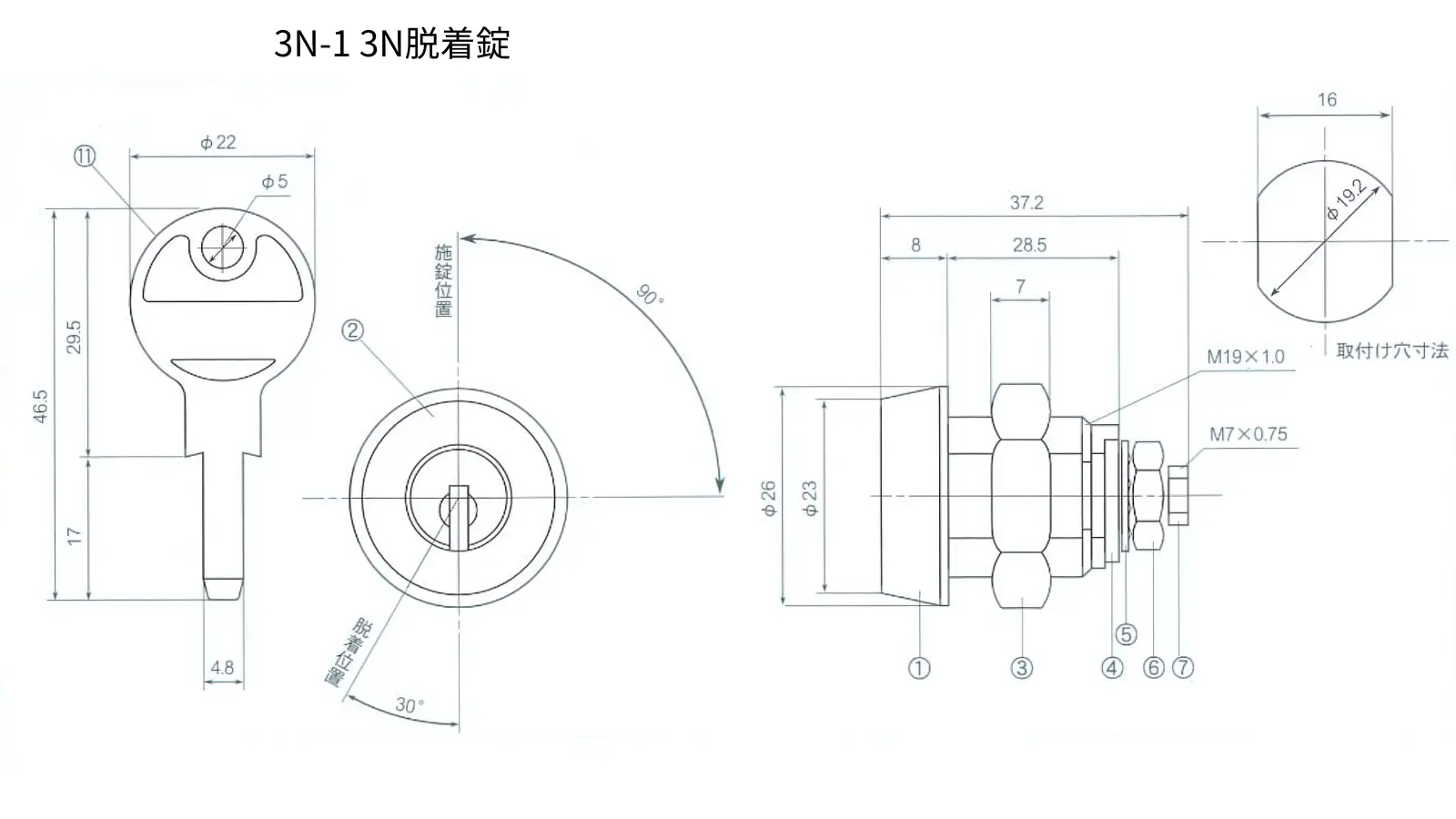

外見寸法図
仕上表
| No. | 品名 | 数 | 材料 | 処理 |
|---|---|---|---|---|
| ① | シリンダーケース | 1 | ZDC | クロームメッキ又は金メッキ |
| ② | シリンダー本体 | 1 | 黄銅 | クロームメッキ又は金メッキ |
| ③ | ナット (M19) | 1 | ZDC | クロメート |
| ④ | カム | 1 | SPCC | クロメート |
| ⑤ | 菊ワッシャ | 1 | バネ用鋼 | クロメート |
| ⑥ | ナット (M7) | 1 | 鉄 | クロメート |
| ⑦ | 回転軸 | 1 | 黄銅 | クロームメッキ |
| ⑧ | ストップ板 | 1 | 黄銅板 | クロームメッキ |
| ⑨ | 止メ輪 | 1 | バネ用鋼 | クロメート |
| ⑩ | カム | 1 | SPCC | クロメート |
| ⑪ | 子鍵 | 1 | 黄銅板 t2.0 | ニッケルメッキ |
| ⑫ | 脱着用キー | 1 | 黄銅板 t2.0 | ニッケルメッキ |
